Plošné meranie

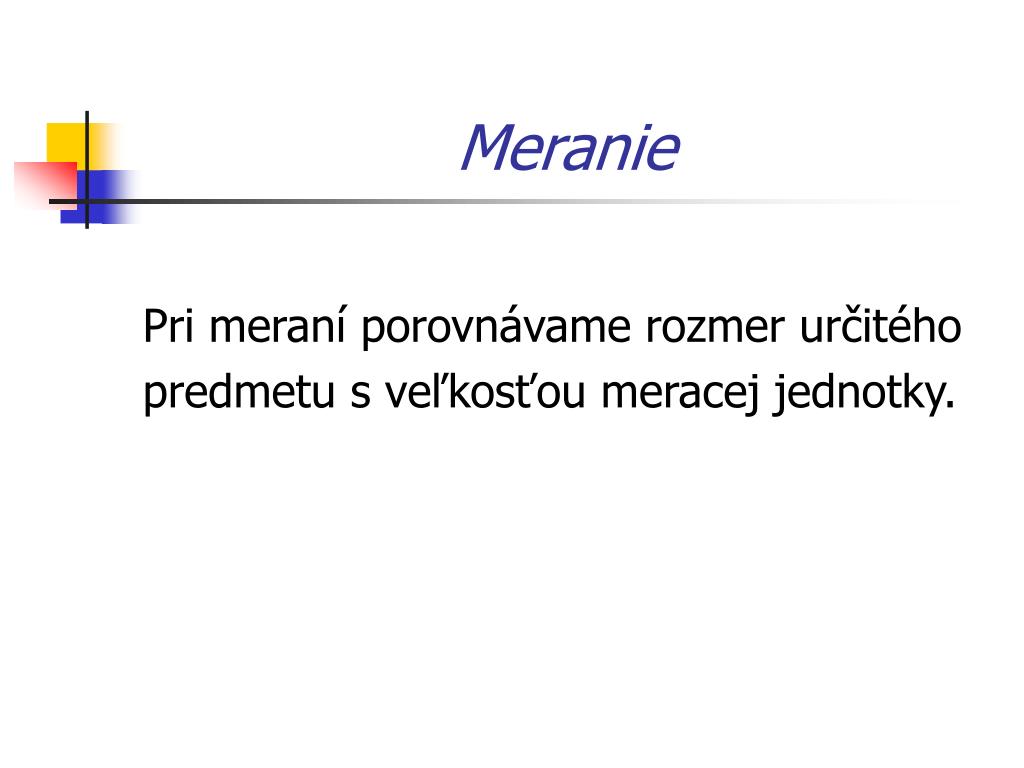

Meranie Pri meraní porovnávame rozmer určitého predmetu s veľkosťou meracej jednotky.

Podľa charakteru merania rozlišujeme:

• Meranie skutočných hodnôt (skutočnú hodnotu meriame univerzálnymi meradlami – posuvné meradlo, mikrometre,...)

• Meranie porovnávaním ( porovnávaním zisťujeme, či rozmery súčiastok nepresahujú medzné hodnoty – kalibre, číselníkové odchýlkomery,...)

Meranie možno rozdeliť na:

• Meranie dĺžkových rozmerov

• Meranie uhlov

• Meranie tvarov

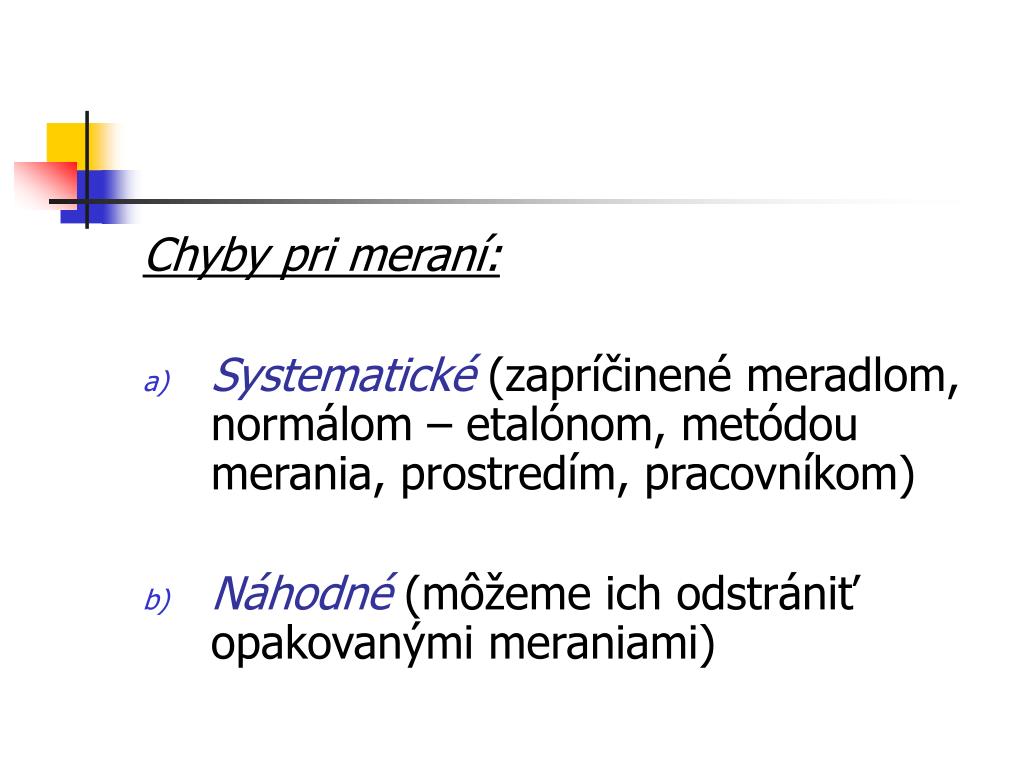

Chyby pri meraní:

• Systematické (zapríčinené meradlom, normálom – etalónom, metódou merania, prostredím, pracovníkom)

• Náhodné (môžeme ich odstrániť opakovanými meraniami)

Meradlá

Oceľové meradlá – slúžia na meranie dĺžok s presnosťou 0,2 až 0,5 mm (vyrábajú sa v dĺžkach 300, 500, 1000, 1500, 2000 mm)

Skladacie metre – slúžia na menej presné merania

Meracie pásma zvinovacie – slúžia na meranie väčších dĺžok (dlhé 10 až 50 m)

Hmatadlá Obkročné a dutinové hmatadlá

• sú určené na prenášanie rozmerov pri výrobe, kde nemožno použiť posuvné meradlo

• skladajú sa z dvoch ramien spojených kĺbom

• vyrábajú sa na prenášanie dĺžok 100, 150, 200, 250 a 300 mm.

Posuvné meradlá

• Univerzálne meradlána meranie dĺžok – možno merať vonkajšie a vnútorné rozmery, hĺbky a osadenia s presnosťou 0,1, 0,05 až 0,2 mm.

• Posuvné hĺbkomery - používajú sa na meranie dutín

Mikrometrické meradlá

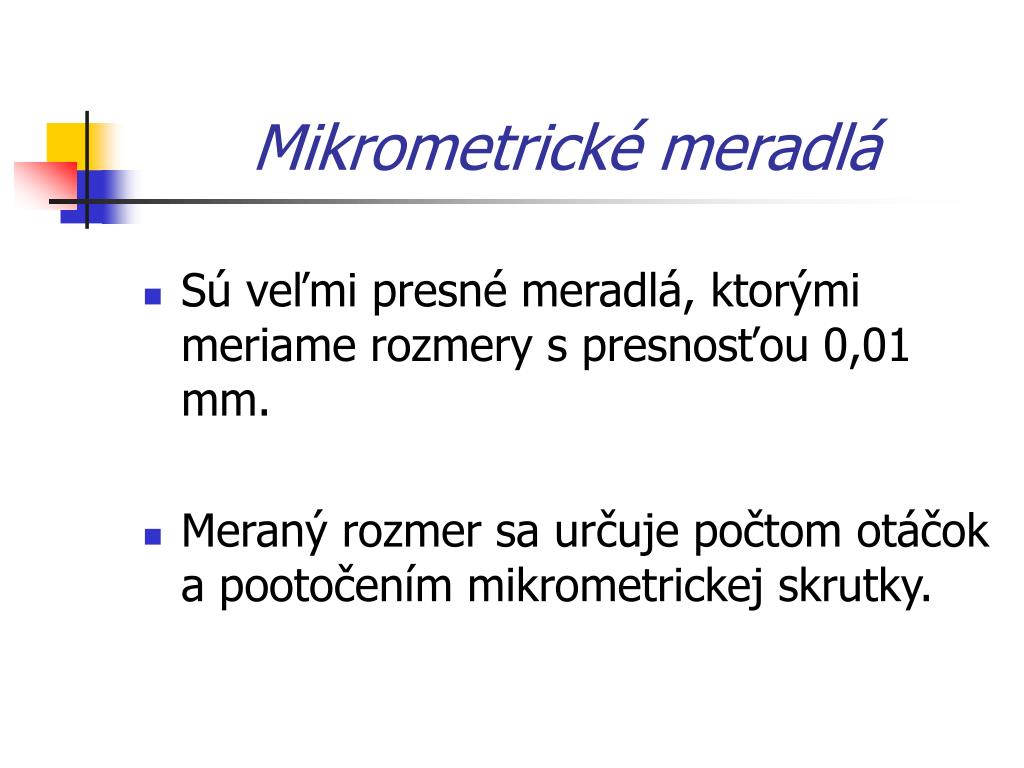

• Sú veľmi presné meradlá, ktorými meriame rozmery s presnosťou 0,01 mm. • Meraný rozmer sa určuje počtom otáčok a pootočením mikrometrickej skrutky.

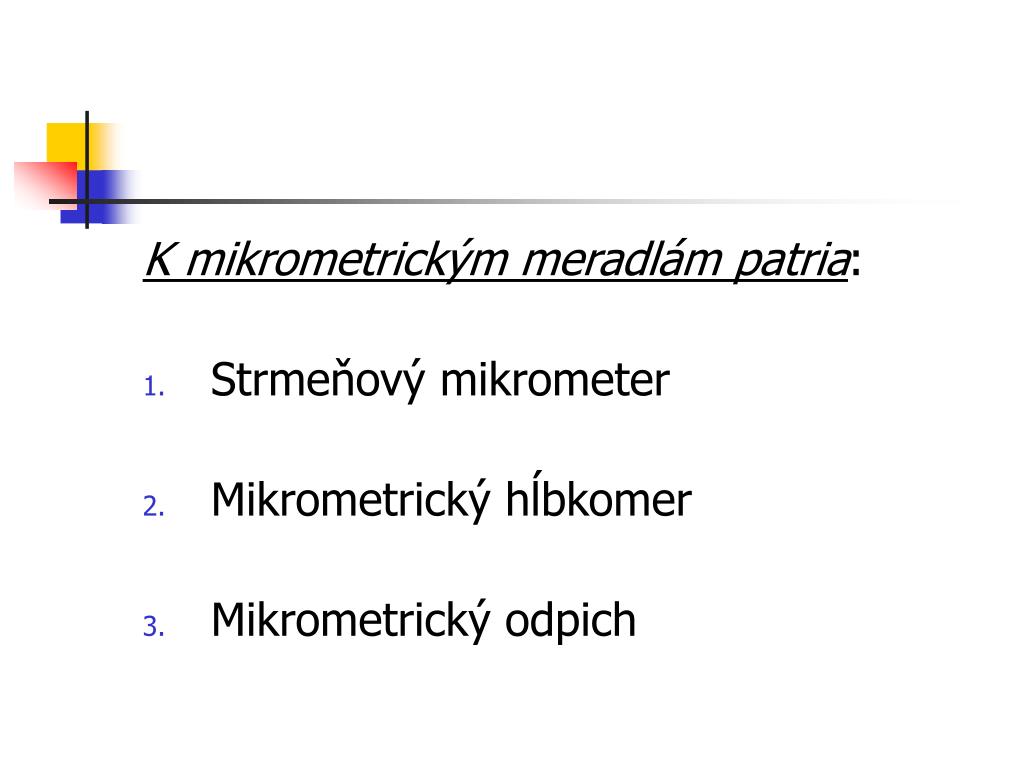

K mikrometrickým meradlám patria:

• Strmeňový mikrometer

• Mikrometrický hĺbkomer

• Mikrometrický odpich

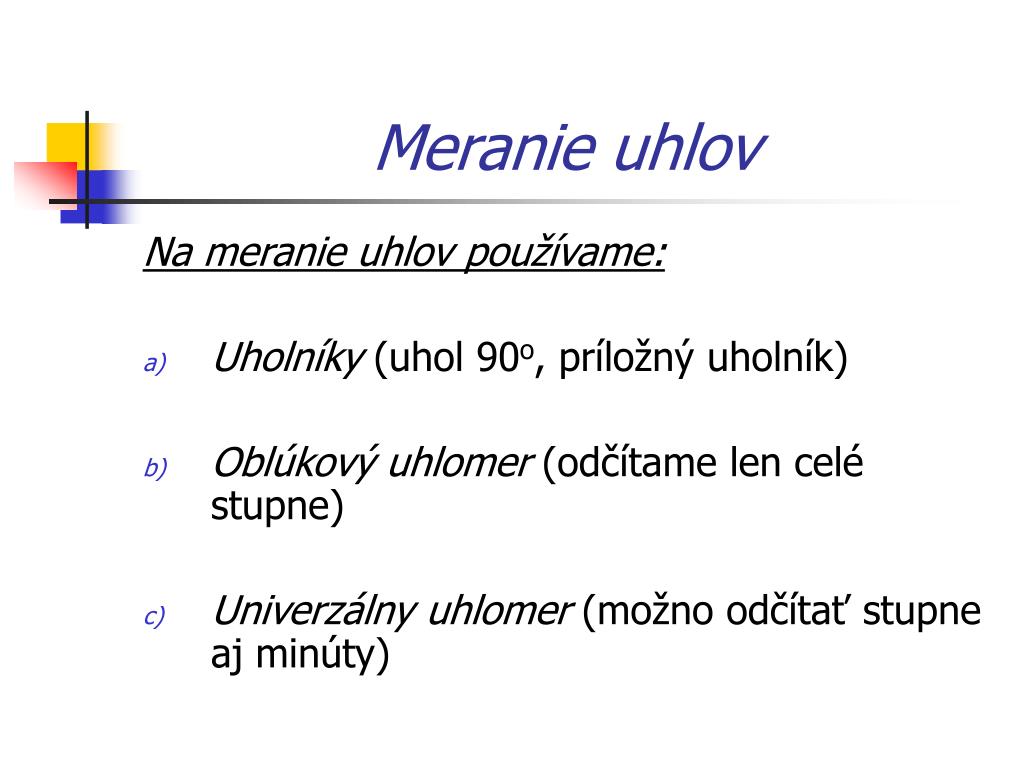

Meranie uhlov Na meranie uhlov používame:

• Uholníky (uhol 90o, príložný uholník)

• Oblúkový uhlomer (odčítame len celé stupne)

• Univerzálny uhlomer (možno odčítať stupne aj minúty)
